إلكترونيات TLDهي شركة متخصصة في تصنيع وتوريد كابلات Patch Cord في الصين، حيث توفر أسلاك التصحيح النحاسية والألياف لشبكات المؤسسات ومراكز البيانات والاتصالات والأتمتة الصناعية ومشاريع OEM.
تغطي مجموعة أسلاك التصحيح الخاصة بنا أسلاك التصحيح النحاسية Cat5e وCat6 وCat6A وCat7 وCat8، جنبًا إلى جنب مع أسلاك تصحيح الألياف باستخدام موصلات LC وSC وST وMPO/MTP. يمكن تخصيص طول الكابل وتكوين الموصل والتدريع ومواد الغلاف واللون والعلامة التجارية والتعبئة وفقًا لمتطلبات العملاء.
نحن ندعم المتطلبات المتنوعة فيما يتعلق بطول الكابل وتكوين الموصل ومواد الغلاف واللون والتغليف والعلامة التجارية. تغطي قدرات التصنيع لدينا الطلبات التجريبية الصغيرة بالإضافة إلى الإنتاج بكميات كبيرة.

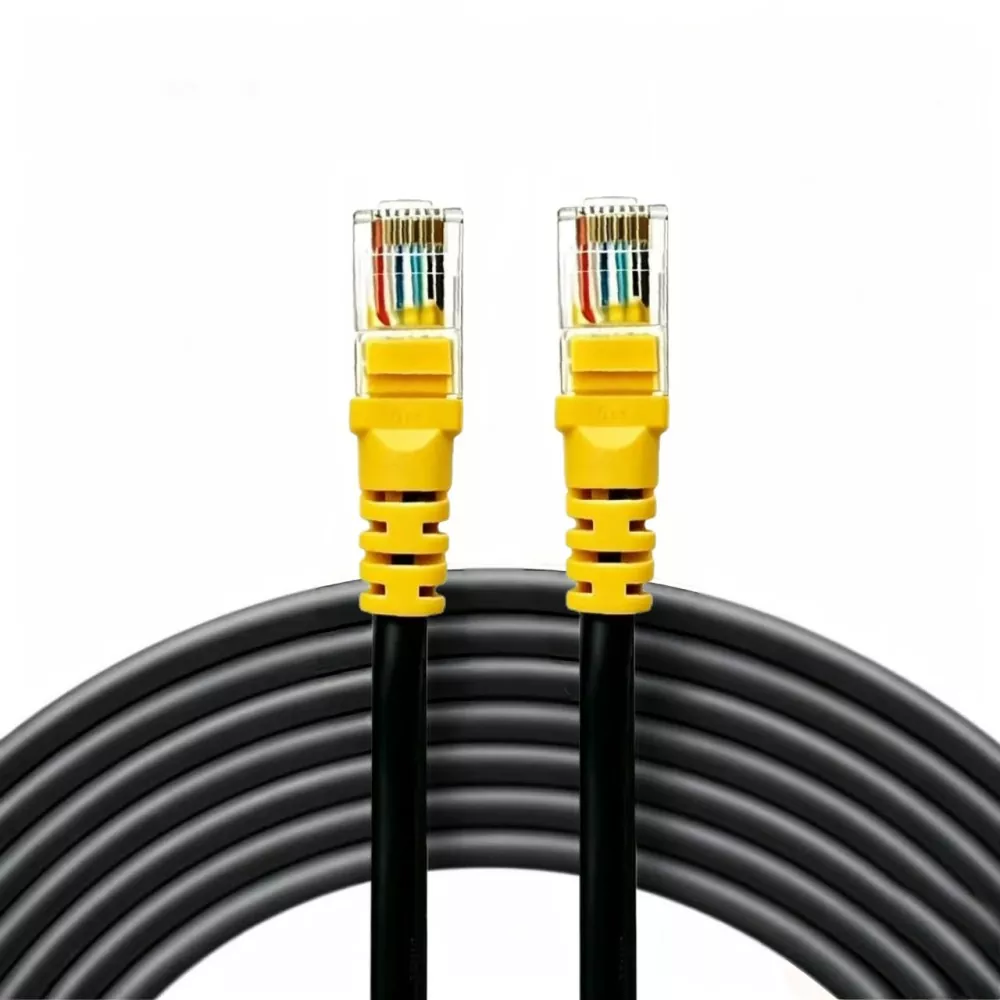

كبل سلك التصحيح - المعروف أيضًا باسم كبل التصحيح أو سلك التوصيل أو وصلة العبور - هو كابل كهربائي أو كبل ألياف ضوئية مرن منتهي بموصلات في أحد الطرفين أو كليهما، يُستخدم لتوصيل ("التصحيح") جهاز إلكتروني أو بصري إلى آخر لتوجيه الإشارة. على عكس الكابلات الهيكلية ذات الموصلات الصلبة المستخدمة في البنية التحتية للمباني الدائمة، يتم إنشاء أسلاك التصحيح باستخدام موصلات نحاسية مجدولة لتوفير مرونة فائقة للتحركات والإضافات والتغييرات المتكررة (MACs) في بيئات الشبكة.
تعمل أسلاك التصحيح بمثابة روابط التوصيل البيني الهامة داخل شبكات المنطقة المحلية (LAN)، حيث تربط محولات الشبكة بالخوادم وأجهزة التخزين وأجهزة التوجيه ولوحات التصحيح ومعدات المستخدم النهائي. تقوم TLD بتصنيع هذه الكابلات بموصلات ودرع ونهايات موصلات مصممة بدقة لضمان سلامة الإشارة والأداء الموثوق عبر تطبيقات Ethernet النحاسية والألياف الضوئية.
|
المعلمة |
القيمة النموذجية |
|
مادة موصلة |
99.99% من النحاس المجدول الخالي من الأكسجين |
|
مقاومة الموصل (24 AWG) |
.080.08 أوم/م |
|
مقاومة العزل (20 درجة مئوية، 100 فولت تيار مستمر) |
≥500 متر مكعب · كم |
|
عازلة تحمل الجهد |
≥1000 فولت تيار مستمر |
|
مقاومة |
100 أوم ± 15% |
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ +85 درجة مئوية |
|
متانة التوصيل/الفصل |
≥2,500 دورة |
|
طلاء الاتصال RJ45 |
50" ذهبي فوق برونز الفوسفور |
|
الامتثال للمعايير |
ANSI/TIA-568.2-E، ISO/IEC 11801، EN 50173، IEC 61935 |
يقدم فريقنا الهندسي أيضًا أسلاك تصحيح مخصصة مع ميزات إضافية، بما في ذلك الأحذية ذات الزوايا والتصميمات غير القابلة للتمزق والموصلات ذات العروة القابلة للسحب ومؤشرات LED والأغلفة المدرعة للتطبيقات المتخصصة.
يتم تحديد فئات سلك التصحيح وفقًا للمعايير الدولية بما في ذلك ANSI/TIA-568 وISO/IEC 11801 وEN 50173. ويلخص الجدول التالي الاختلافات الرئيسية في أداء نقل البيانات:
|
فئة |
معدل البيانات |
عرض النطاق الترددي |
الميزات والتطبيقات الرئيسية |
|
كات5e |
1 جيجابت في الثانية |
100 ميجا هرتز |
شبكات المكاتب الأساسية، Gigabit Ethernet — الأكثر فعالية من حيث التكلفة |
|
القط6 |
1 جيجابت في الثانية (حتى 100 متر) / 10 جيجابت في الثانية (حتى 55 مترًا) |
250 ميجا هرتز |
شبكات المؤسسات، وVoIP، والمراقبة بالفيديو - حماية محسنة من التداخل |
|
كات6أ |
10 جيجابت في الثانية |
500 ميجا هرتز |
مراكز البيانات، والمؤسسات ذات النطاق الترددي العالي، وتركيبات إيثرنت بسرعة 10 جيجابت |
|
القط7 |
10 جيجابت في الثانية |
600 ميجا هرتز |
الكابلات المحمية ومراكز البيانات والبيئات ذات التداخل الكهرومغناطيسي العالي |
|
القط8 |
25-40 جيجابت في الثانية |
2000 ميغاهيرتز |
مراكز بيانات الجيل التالي، وصلات بينية عالية السرعة قصيرة المدى (تصل إلى 30 مترًا) |
يتم تصنيع جميع أسلاك التصحيح لتلبية مواصفات المعدات الأصلية أو تجاوزها، مع خيارات التكوينات المحمية (STP، FTP، S/FTP) أو غير المحمية (UTP) وفقًا لمتطلبات التداخل الكهرومغناطيسي.
|
مقياس الأداء |
سلك التصحيح العام |
سلك التصحيح (ممتاز) |
|
نوع الموصل |
CCA (الألومنيوم المغطى بالنحاس) أو النحاس منخفض النقاء |
99.99% من النحاس النقي الخالي من الأكسجين (OFC). |
|
مقاومة الموصل (24AWG) |
≥0.12 أوم/م |
.080.08 أوم/م |
|
فقدان الإدراج |
توهين أعلى، إعادة إرسال الحزمة |
الأمثل لفقدان إشارة منخفضة |
|
التدريع |
لا شيء أو احباط بسيط |
رقائق معدنية + جديلة (STP/S/FTP) - رفض EMI فائق |
|
دورات التوصيل/الفصل |
~ 1000 |
≥2,500 (تخفيف الضغط المعزز) |
|
طلاء الاتصال RJ45 |
النيكل أو الذهب الرقيق |
برونز فوسفوري مطلي بالذهب مقاس 50 بوصة |
|
اختبار 100% |
بقعة الاختيار أو لا شيء |
تم اختبار محلل الشبكة/FLUKE لكل دفعة |
|
تثبيط اللهب |
غير مصنف |
خيارات تصنيف UL / LSZH / VW-1 |
|
نطاق درجة الحرارة |
-20 درجة مئوية ~ +60 درجة مئوية |
-40 درجة مئوية ~ +85 درجة مئوية |
تتميز كابلات CCA بمقاومة تيار مستمر أعلى بنسبة 55% من النحاس النقي، مما يؤدي إلى فقدان أكبر للبيانات وإعادة الإرسال. يستخدم مصنعنا موصلات مجدولة من النحاس النقي بنسبة 99.99% فقط لضمان أداء موثوق.
حدد Cat5e أو Cat6 أو Cat6A أو Cat7 أو Cat8 وفقًا لأداء الشبكة المطلوب والمعدات المتصلة.
اختر UTP أو FTP أو STP أو S/FTP وفقًا للبيئة الكهرومغناطيسية وتصميم النظام.
تأكد مما إذا كان الجهاز يتطلب RJ45 أو LC أو SC أو ST أو MPO/MTP أو تكوين موصل آخر.
حدد طول الكابل وفقًا لتخطيط الحامل وموضع لوحة التصحيح وتباعد المعدات.
يمكن اختيار PVC، LSZH، PE وخيارات السترات الأخرى وفقًا للتركيب والمتطلبات البيئية.
يوفر بناء الموصل الذي تقطعت به السبل المرونة اللازمة لتوصيلات لوحة التصحيح والرف والمعدات حيث يتم نقل الكابلات أو إعادة ترتيبها بشكل متكرر.
نحن نقدم تكوينات غير محمية ومحمية وفقًا للمستوى المطلوب من الحماية من التداخل الكهرومغناطيسي.
تغطي مجموعة المنتجات فئات إيثرنت النحاسية الشائعة وتكوينات موصلات الألياف، مما يسمح للعملاء بالحصول على أنواع مختلفة من أسلاك التصحيح من مورد واحد.
يمكن تعديل طول الكابل، وتكوين الموصل، والتدريع، ومواد الغلاف ومتطلبات التجميع الأخرى وفقًا للتطبيق.
نحن ندعم متطلبات العلامات الخاصة وتصنيع المعدات الأصلية بما في ذلك لون الكابل وطباعة الشعار ومظهر الموصل والتعبئة والتغليف.
نحن نوفر أسلاك التصحيح Cat5e وCat6 وCat6A وCat7 وCat8، جنبًا إلى جنب مع تكوينات سلك تصحيح الألياف.
يمكن للعملاء الحصول على أسلاك التصحيح النحاسية RJ45 وأسلاك تصحيح الألياف LC وSC وST وMPO/MTP من إحدى الشركات المصنعة.
يمكن اختيار الفئة والدرع والموصل وطول الكابل ومواد الغلاف وفقًا لمتطلبات الشبكة والتثبيت.
نحن ندعم تطوير العينات ومراجعة المواصفات بناءً على الرسومات أو العينات أو متطلبات الموصل قبل الإنتاج بكميات كبيرة.
نحن ندعم كلا من الطلبات التجريبية والإنتاج بكميات كبيرة وفقًا لتكوين المنتج المؤكد.
يمكن توفير التغليف وفقًا لحجم الطلب وقناة المبيعات.
|
نوع التغليف |
الاستخدام النموذجي |
|
حقيبة PE الصناعية |
طلبات الجملة والجملة |
|
نفطة / صندوق اللون |
المنتجات الموجهة للبيع بالتجزئة |
|
كرتونة مخصصة |
مشاريع تصنيع المعدات الأصلية والعلامات التجارية |
Q1: هل يمكنك تخصيص أسلاك التصحيح وفقًا لمتطلبات العملاء؟
نعم. نحن نقدم تخصيصًا شاملاً لتصنيع المعدات الأصلية بما في ذلك طول الكابل ونوع الموصل وتكوين التدريع ومواد الغلاف واللون وطباعة الشعار والتعبئة والتغليف.
س2: ما هي أنواع الموصلات المتوفرة لأسلاك التصحيح؟
تشمل الخيارات المتاحة RJ45 (8P8C) للإيثرنت النحاسي، وLC، SC، ST، MPO/MTP لتطبيقات الألياف الضوئية.
Q3: هل تقدم عينات قبل الإنتاج بالجملة؟
نعم. يمكن تقديم عينات للتحقق من التصميم واختبار الأداء قبل الإنتاج الضخم.
س 4: ما هي الصناعات التي تستخدم حبال التصحيح؟
تُستخدم أسلاك التصحيح في شبكات المؤسسات ومراكز البيانات والاتصالات والأتمتة الصناعية وأنظمة AV التجارية والمنتجات الإلكترونية OEM.
س 5: ما هي المواد الخام التي تعتمدها لكابلات سلك التصحيح؟
نحن نستورد المواد الأولية من الموردين ذوي السمعة الطيبة:
الموصلات النحاسية — 99.99% من النحاس النقي الخالي من الأكسجين (OFC)
مركبات العزل/السترات - PVC، LSZH، PE من موردي المركبات المعتمدين
جهات اتصال الموصل — برونز فوسفوري مطلي بالذهب مقاس 50 ميكرومتر
يضمن هذا الالتزام أن كل كابل سلك تصحيح من مصنعنا يلبي معايير الجودة المتسقة.
س 6: ما هي الشهادات التي يمكنك تقديمها؟
نحن نوفر حزم شهادات شاملة تتضمن: شهادات UL وCE وRoHS وREACH وتقييم القابلية للاشتعال (VW-1 وFT-1 وUL 94-V0). كل دفعة مصحوبة بشهادة مطابقة يمكن تتبعها.
س7: ما هي طرق التعبئة؟
نحن نقدم خيارات التعبئة والتغليف متعددة:
البيع بالتجزئة — بطاقات نفطة ملونة بها فتحات تعليق أو صناديق هدايا
السائبة — 100 -300 قطعة لكل كيس من البولي ايثيلين، ثم إلى كيس مقاوم للماء، ثم إلى كرتونة تصدير
مخصص - مع شعارك على الموصلات وأغطية الكابلات والتغليف
قم بزيارة موقعنا الرسمي www.tldcable.com وتقديم المشورة بشأن نوع الكابل والفئة (Cat5e/Cat6/Cat6A/Cat7/Cat8) والطول ونمط الموصل والكمية والسوق المستهدف.
أرسل بريدًا إلكترونيًا إلى فريق المبيعات لدينا على sales06@tldcable.com مع الرسم الفني الخاص بك أو المواصفات المستهدفة.
يرجى تحديد ما إذا كنت بحاجة إلى توفر كابلات سلك التصحيح للتسليم الفوري أو الطلب بالجملة مع العلامة التجارية OEM أو الطول/اللون المخصص.
سوف نقوم بالرد خلال 12 ساعة في أيام العمل.
