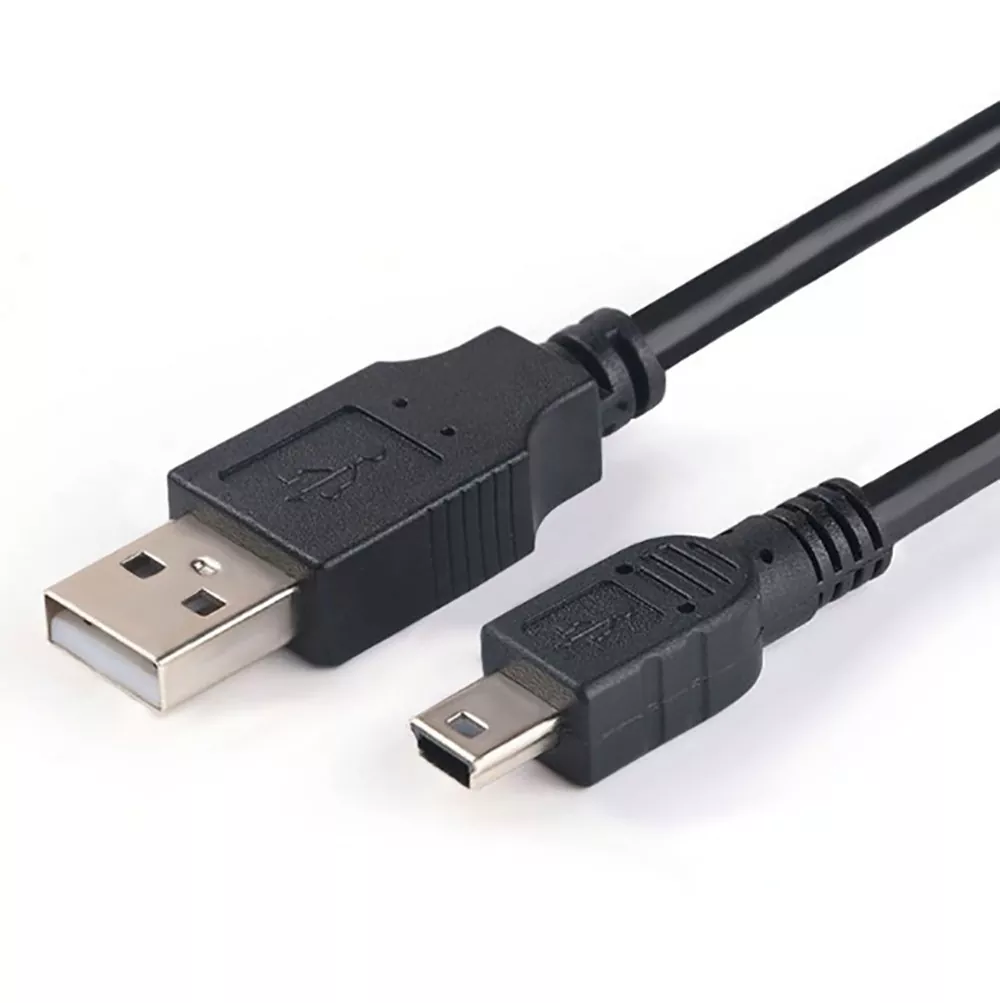

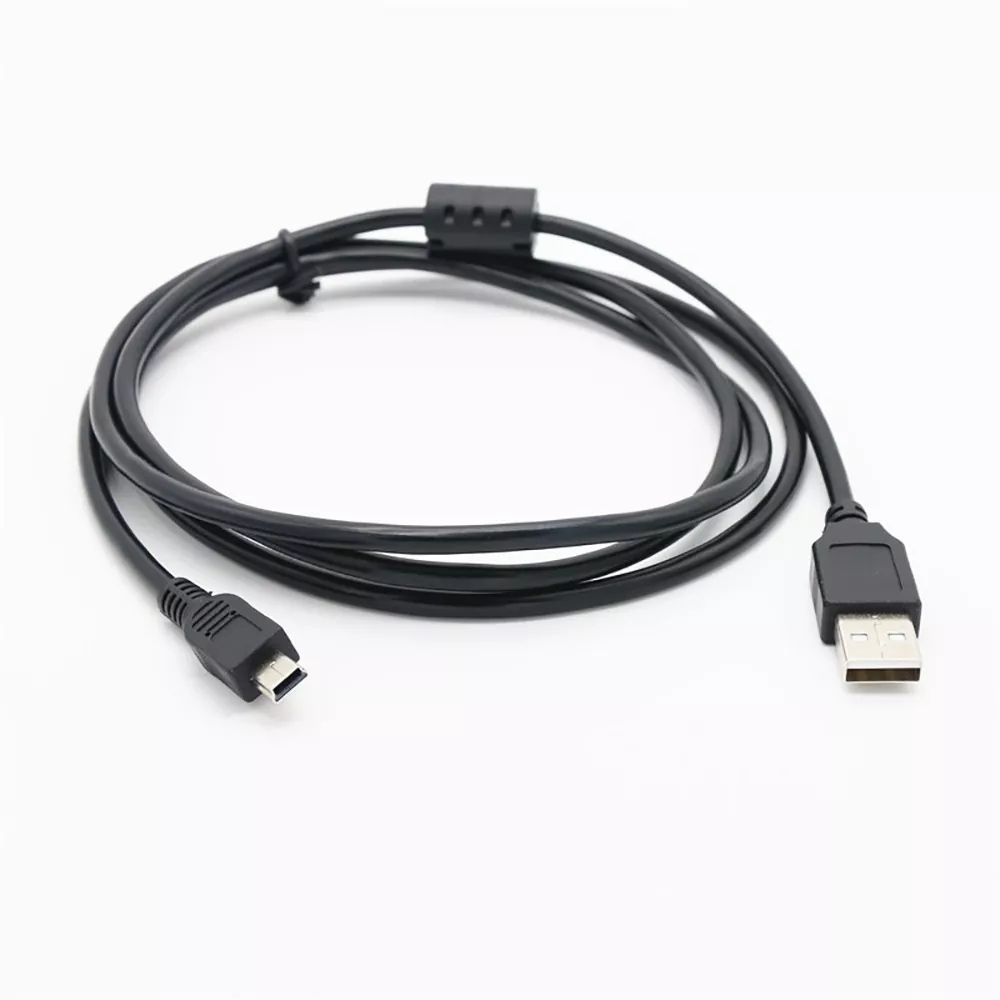

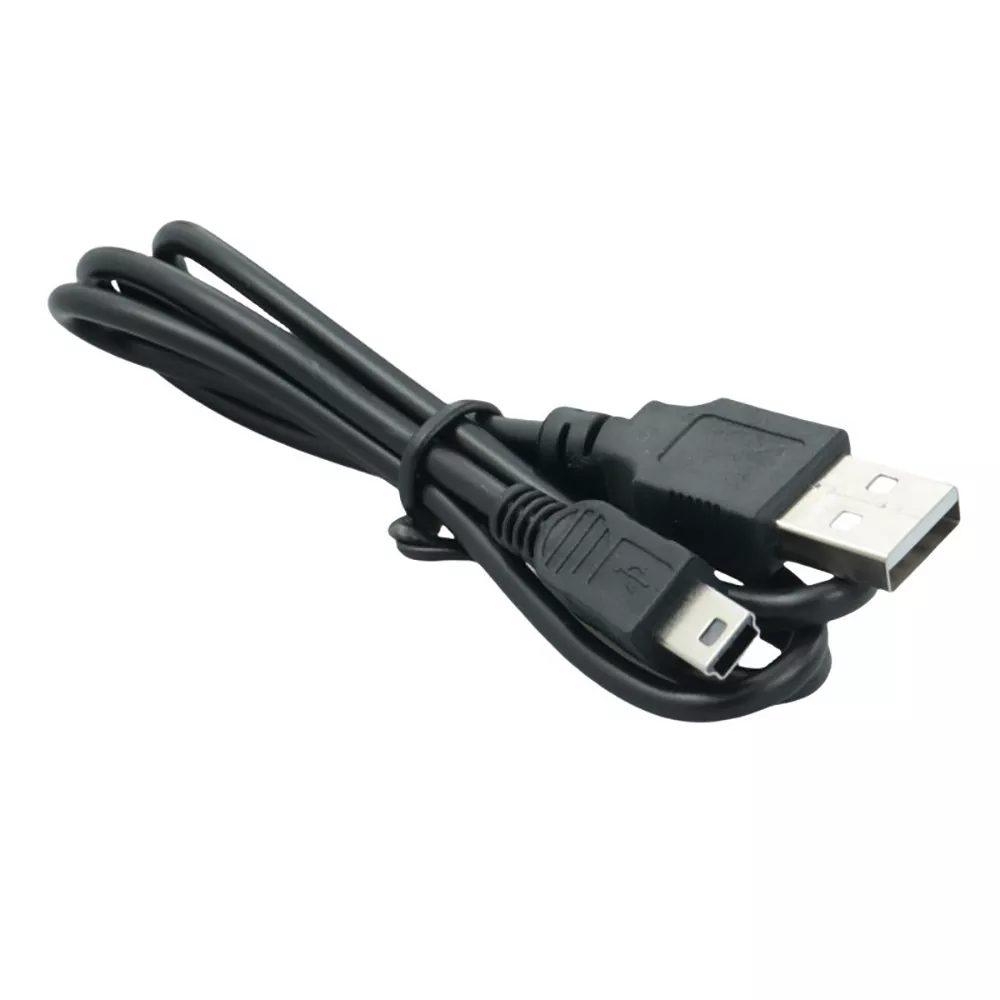

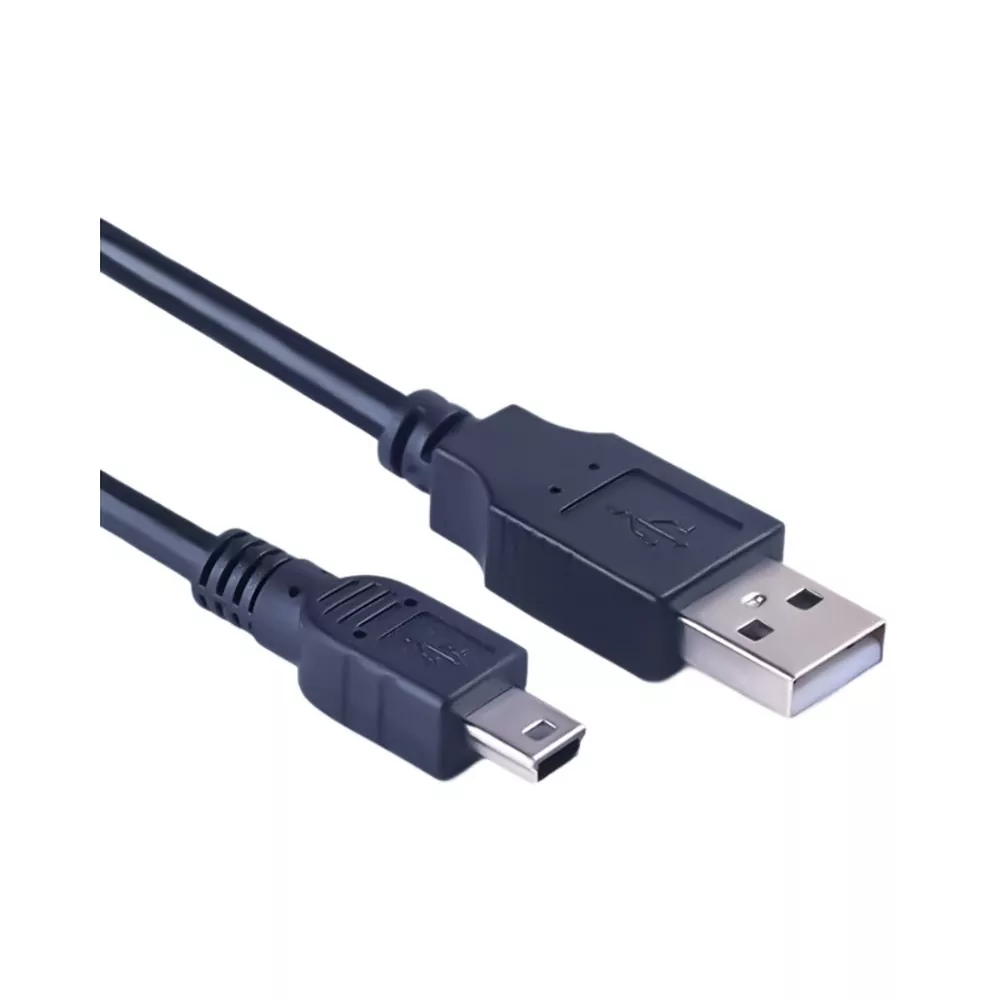

كابل USB 2.0 A Male إلى Mini B من TLD Electronic، كابل USB صيني الشركة المصنعة والمصنع، تم تصميمه للأجهزة المتوافقة التي تتطلب معيارًا وصلة USB من النوع A إلى Mini-B (5 سنون). يستخدم الكابل طاقة النحاس المعلبة و موصلات البيانات، تتميز بزوج ملتوي D+/D-. يوفر طبقة ثلاثية التدريع برقائق الألومنيوم وشبكة نحاسية معلبة ذات 48 ضفيرة لضمان الموثوقية الأداء.
|
المعلمة |
تفاصيل |
|
اسم المنتج |
كابل USB 2.0 A ذكر إلى Mini B – مزامنة البيانات & سلك الشحن |
|
ماركة |
TLD / العلامة الخاصة (نرحب بـ OEM) |
|
أصل |
قوانغدونغ، الصين |
|
الشهادات |
بنفايات، الوصول، أول |
|
نوع الموصل |
USB من النوع A ذكر إلى USB Mini-B ذكر (5 سنون) |
|
طول |
1 م - 3 م / أطوال مخصصة متاحة |
|
معدل نقل البيانات |
480 ميجابت في الثانية (USB 2.0 عالي السرعة) |
|
تسليم الطاقة |
ما يصل إلى 2.4 أمبير (طاقة ناقل USB القياسية) |
|
موصلات الطاقة |
النحاس المعلب (VBUS والأرضي) |
|
موصلات البيانات |
النحاس المعلب (D+/D- زوج مجدول) |
|
التدريع |
رقائق الألومنيوم + شبكة من النحاس المعلب ذات 48 جديلة |
|
سترة |
PVC المرن - أسود أو أبيض غير لامع (ألوان مخصصة متاح) |
|
موصل شل |
نحاس مطلي بالنيكل مع تخفيف الضغط الزائد |
|
تصفيح الاتصال |
برونز فوسفوري مطلي بالذهب |
|
ملف توصيل Mini-B |
معيار Mini-B ذو 5 سنون |
|
التوافق مع الإصدارات السابقة |
متوافق تمامًا مع أجهزة USB 1.1 |
|
درجة حرارة التشغيل |
-10 درجة مئوية إلى 60 درجة مئوية |
|
التعبئة والتغليف |
بوليباغ، حقيبة تغلق بسحاب، بطاقة نفطة أو مخصصة صندوق البيع بالتجزئة |
|
مهلة |
15-20 يومًا للطلبات بالجملة؛ عينات مجانية في 5-7 أيام |
|
موك |
100 وحدة؛ مرنة للمشاريع المخصصة |
موصل USB Mini-B أصغر من النوع B القياسي وأكثر قوة من Micro-B. يتم استخدامه في العديد من الرقمية الكاميرات ومشغلات الموسيقى المحمولة ومحركات الأقراص الصلبة الخارجية المصنعة عبر 15+ سنة الماضية. هذا الكابل هو بديل للكابلات المجمعة التي تنكسر أو تضيع.
بسرعة 480 ميجا بت في الثانية (USB 2.0 عالي السرعة)، يتعامل الكابل مع أحمال عمل الأجهزة المحمولة الشائعة:
ربط الكاميرا ونقل الصور: قم بتفريغ ذاكرة سعة 32 جيجابايت بطاقة مليئة بصور RAW (حوالي 1000 صورة بحجم 30 ميجا بايت لكل منها) في أقل من 12 دقيقة دقائق.
مزامنة الموسيقى: قم بنقل مكتبة موسيقى بسعة 10 جيجابايت (حوالي 2500 الأغاني) في أقل من 4 دقائق.
النسخ الاحتياطية لمحرك الأقراص الخارجي: انسخ مجلدًا بسعة 5 جيجابايت من المستندات و الوسائط إلى محرك أقراص ثابت محمول في أقل من دقيقتين.
الكابل يحمل كلا من الطاقة (VBUS) والبيانات (D+/D-)، حتى تتمكن من المزامنة والشحن في نفس الوقت. هذا مفيد ل:
ربط الكاميرا: قم بتوصيل كاميرا DSLR بجهاز كمبيوتر محمول للعرض المباشر التصوير مع الحفاظ على شحن بطارية الكاميرا.
التنقل عبر نظام تحديد المواقع العالمي (GPS): قم بتحديث الخرائط على جهاز Garmin أثناء الشحن السيارة أو في المكتب.
مشغلات الموسيقى: مزامنة قوائم التشغيل أثناء شحن الجهاز بين عشية وضحاها.
جمع البيانات الميدانية: احتفظ بمسجل رقمي قيد التشغيل أثناء مقابلات طويلة أو جلسات تسجيل.
غالبًا ما يتم حمل كابلات Mini-B حقائب الكاميرا وحقائب الظهر ومقصورات القفازات. تم تصميم هذا الكابل للاستخدام اليومي الاستخدام:
تخفيف الضغط الزائد يمتد 25 مم من كل موصل
قذائف موصل النحاس المطلي بالنيكل
اتصالات برونزية فوسفورية لامعة بالذهب
أكثر من 5000 دورة إدخال/سحب مؤكدة ميكانيكيًا اختبار
سترة PVC مرنة تقاوم الالتواء والتآكل
غالبًا ما يتم استخدام الأجهزة المحمولة بالقرب التداخل اللاسلكي. يوفر التدريع المجدول + الرقائق المعدنية رفض EMI/RFI، المساعدة على تجنب:
ملفات الصور التالفة أثناء النقل
صوت خلل أثناء مزامنة الموسيقى
انقطاع النسخ الاحتياطية على محركات الأقراص الخارجية
اتصالات الربط غير المستقرة في لقطات الاستوديو

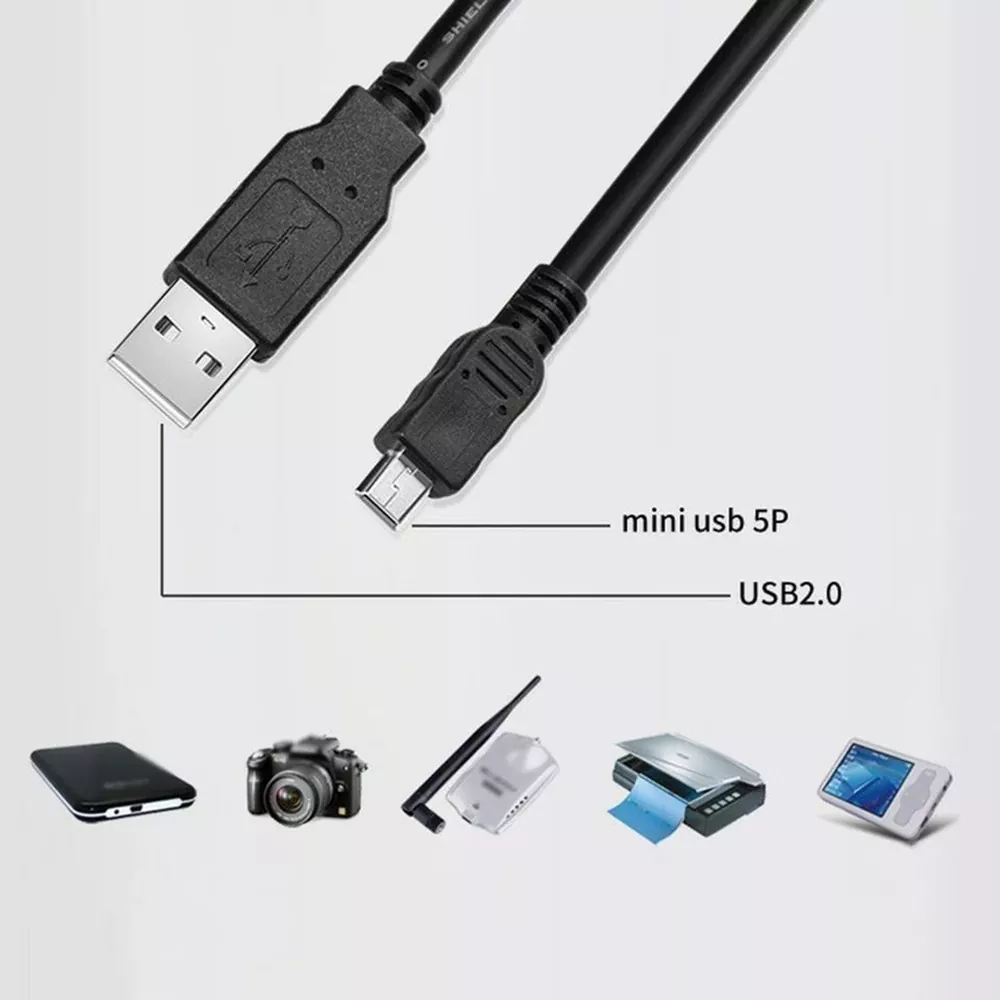

كان منفذ Mini-B هو المعيار الأجهزة المحمولة لأكثر من عقد من الزمان. هذا الكابل متوافق مع:
الكاميرات الرقمية: Canon EOS (سلسلة Rebel، 5D، 6D، 7D)، نيكون كاميرات DSLR (سلسلة D3xxx، D5xxx، D7xxx، D8xx)، Sony Alpha (الموديلات القديمة)، Pentax، أوليمبوس، سلسلة Fujifilm X (الموديلات الأقدم)، باناسونيك لوميكس (الأقدم)
الموسيقى المحمولة: iPod classic، iPod nano (الأجيال الأقدم)، سانديسك سانسا، سوني ووكمان (رقمي)، كريتيف زين، زون
وحدة التخزين الخارجية: محركات أقراص ثابتة محمولة مقاس 2.5 بوصة من WD وSeagate و توشيبا وهيتاشي وسامسونج (موديلات ما قبل 2018)
نظام تحديد المواقع والملاحة: أجهزة Garmin المحمولة (سلسلة GPSMAP وeTrex)، نظام تحديد المواقع للسيارة TomTom
مسجلات الصوت والصوت: سلسلة Zoom H (H4n، H5، H6)، سلسلة Tascam DR، سلسلة ICD من سوني
أخرى: قارئات Kindle الإلكترونية الأقدم، وكاميرات داش، وأجهزة مراقبة الأطفال، المجاهر الرقمية، وأجهزة العرض المحمولة، ولوحات مفاتيح MIDI، والإلكترونيات التي يمكنك صنعها بنفسك لوحات (اردوينو مع Mini-B)
يعمل مع منافذ USB 3.0 (يعمل بسرعات 2.0) ومنافذ USB 1.1. كابل واحد لبيئات الأجهزة المختلطة.
استوديوهات التصوير الفوتوغرافي ولقطات الموقع: قم بتوصيل كاميرا DSLR إلى ملف كمبيوتر محمول للمعاينة المباشرة ونقل ملفات RAW والحفاظ على بطارية الكاميرا مشحونة.
السفر والمغامرة: احمل معك كابل Mini-B احتياطيًا لـ الكاميرا ونظام تحديد المواقع ومحرك الأقراص المحمول.
إنتاج الموسيقى والصوت: مزامنة مكتبات الموسيقى ونقلها التسجيلات الميدانية، وتوصيل المسجلات المحمولة بمحطة عمل التحرير.
النسخ الاحتياطي للمنزل والمكتب: قم بتوصيل محركات الأقراص الخارجية المحمولة إلى أجهزة الكمبيوتر المكتبية للنسخ الاحتياطي الروتيني للملفات.
التعليم والبحث الميداني: استخدم مع مسجلات البيانات، نظام تحديد المواقع العالمي (GPS) المحمول والأدوات المحمولة.
البيع بالتجزئة والتجارة الإلكترونية: ملحق كبير الحجم للكاميرا المتاجر وتجار التجزئة للإلكترونيات والبائعين عبر الإنترنت.
الأعمال اليدوية والإلكترونيات: قم بتوصيل Arduino وRaspberry Pi (الأقدم النماذج) ولوحات التطوير للبرمجة وتصحيح الأخطاء.
يشتمل Mini-B ذو 5 سنون على VBUS (الطاقة)، D+/D- (زوج البيانات) والأرض. اتصالات برونزية فوسفورية لامعة بالذهب مع حد أدنى لتصنيف الإدراج يبلغ 5000 دورة.
خطوط البيانات ملتوية بإحكام (6-8 لفات في البوصة) لتقليل التداخل والحفاظ على سلامة الإشارة عند 480 ميجابت في الثانية.
28 AWG موصلات نحاسية معلبّة توفير مسار طاقة منخفض المقاومة (حوالي 0.06Ω لكل قدم). الجهد الكهربي يبقى السقوط أقل من 0.2 فولت عند 2.4 أمبير.
رقائق الألومنيوم توفر 100% تغطية ضد EMI عالي التردد. تضيف الشبكة النحاسية المعلبة ذات 48 جديلة القوة الميكانيكية ورفض الضوضاء منخفضة التردد.
يخضع كل كابل إلى:
الاستمرارية (كل 5 دبابيس)
عزل ماس كهربائى
عزل عالي المستوى (300 فولت تيار مستمر، > 10 ميجا أوم)
المقاومة (VBUS والأرض)
مصافحة وظيفية مع مضيف USB
يعمل TLD بموجب ISO-9001:2015 إدارة الجودة المعتمدة.
|
نقطة تفتيش الجودة |
طريقة |
معايير القبول |
|
مراقبة الجودة للمواد الواردة |
بصري + قياس + مقاومة |
موصل AWG، تغطية الدرع، الطلاء |
|
فحص اللحام المضمن |
الفحص البصري الآلي (AOI) |
مفاصل خالية من العيوب بنسبة 100% |
|
اختبار كهربائي 100% |
اختبار آلي (ATE) |
الاستمرارية والعزلة، مرحبا وعاء |
|
اختبار المقاومة |
مقياس الأومتر الصغير (عينة التحول) |
VBUS <0.15Ω، GND <0.15Ω |
|
قوة الإدراج/الانسحاب |
مقياس القوة (عينة التحول) |
0.5–2.0 كجم (مواصفات USB-IF) |
|
القدرة على التحمل الانحناء |
اختبار المرن (عينة التحول) |
8000 دورة عند 180 درجة - لا يوجد عطل كهربائي |
|
التحقق من صحة الجهاز الحقيقي |
يوميًا - ربط الكاميرا واختبار نسخ محرك الأقراص |
اتصال مستقر، نقل خالي من الأخطاء |
|
التفتيش البصري |
100% وحدات |
لا توجد خدوش أو اختلال أو فلاش صب |
تأسست TLD في عام 2008، وتبلغ مساحتها 12000 متر مربع مصنع ومورد ومصدر حاصل على شهادة ISO-9001 ويعمل به أكثر من 200 موظف و15 مهندسًا للبحث والتطوير داخليًا. منشأة دونغقوان مؤتمتة بالكامل خطوط الإنتاج – القطع، والتجريد، واللحام، والقولبة الزائدة، والاختبار.
توفر TLD العلامات التجارية العالمية بما في ذلك ZTE وSkyworth وHisense، بالإضافة إلى موزعي الكاميرات/الصوت بالجملة تجار التجزئة وبائعي التجارة الإلكترونية في 55 دولة.
ما يقدمه TLD:
أسعار المصنع مباشرة لطلبات الجملة والجملة
أطوال مخصصة (3 قدم، 6 قدم، 10 قدم)، الألوان (أسود، أبيض، الأزرق والأحمر)، ووضع العلامات على الموصلات والتعبئة والتغليف للبيع بالتجزئة
وضع العلامات الخاصة، وبطاقات نفطة مخصصة وصناديق البيع بالتجزئة الكاملة
عينات مجانية للمشترين المؤهلين في غضون 5-7 أيام
النماذج القياسية في المخزون للإرسال السريع
سجل التسليم في الوقت المحدد بنسبة 98.5% خلال 24 شهرًا
مدراء حسابات مخصصين ودعم فني
ProPhoto Supply (الولايات المتحدة الأمريكية): "نحن نحزم كابلات Mini-B الخاصة بـ TLD مع حبال الكاميرا وملحقاتها. المصورين مثل جودة التصميم - لا مزيد من الكابلات الواهية التي تفشل في منتصف التصوير. لقد طلبنا أكثر من 5000 وحدة ومعدل الإرجاع هو صفر تقريبًا.
ج: كان موصل Mini-B واسع النطاق يستخدم على الكاميرات الرقمية (Canon/Nikon/Sony DSLR)، ومشغلات الموسيقى المحمولة (iPod الكلاسيكية/نانو، سانديسك)، محركات الأقراص الصلبة الخارجية مقاس 2.5 بوصة، أجهزة تحديد المواقع المحمولة، رقمية مسجلات الصوت وغيرها من الأجهزة الإلكترونية الاستهلاكية المحمولة المصنعة من منتصف العقد الأول من القرن الحادي والعشرين إلى أواخر العقد الأول من القرن الحادي والعشرين. إذا كان جهازك يحتوي على منفذ USB صغير شبه منحرف (أوسع في الأسفل)، فمن المحتمل أن يكون Mini-B.
ج: لا، Mini-B وMicro-B موجودان موصلات مختلفة. Mini-B أوسع وأكثر سمكًا (حوالي 10.6 مم × 7.5 ملم). Micro-B أضيق وأكثر استواءً. أنها ليست قابلة للتبديل. هذا الكابل مخصص خصيصًا لمنافذ Mini-B.
ج: نعم. سلسلة Canon EOS (Rebel، 5D، 6D و7D وما إلى ذلك) وكاميرات DSLR من نيكون (D3xxx وD5xxx وD7xxx وD8xx وما إلى ذلك) مع منافذ Mini-B سوف تعمل. يمكنك استخدامه لنقل الملفات والتوصيل المباشر والشحن (حسب إعدادات الكاميرا).
ج: 480 ميجابت في الثانية (USB 2.0 عالي السرعة). لإجراء عمليات نقل أسرع، توفر TLD أيضًا كبلات USB 3.0 Mini-B - اتصل بالمبيعات فريق.
ج: نعم. يحمل الكابل كلا من الطاقة (VBUS) والبيانات (D+/D-)، حتى تتمكن من المزامنة والشحن في وقت واحد.
ج: نعم. يقدم TLD علامة خاصة و خدمات OEM - الألوان المخصصة (أسود، أبيض، أزرق، أحمر، وردي، إلخ)، والليزر النقش على غلاف الموصل والعلامة التجارية المطبوعة على السترة والعرف التعبئة والتغليف.
ج: نعم - يوفر TLD عينات مجانية إلى الشركات المؤهلة. أنت تدفع فقط للشحن. اختبر الكابل بجهازك الأجهزة الفعلية قبل تقديم طلب بالجملة.
كابلات USB وAV:

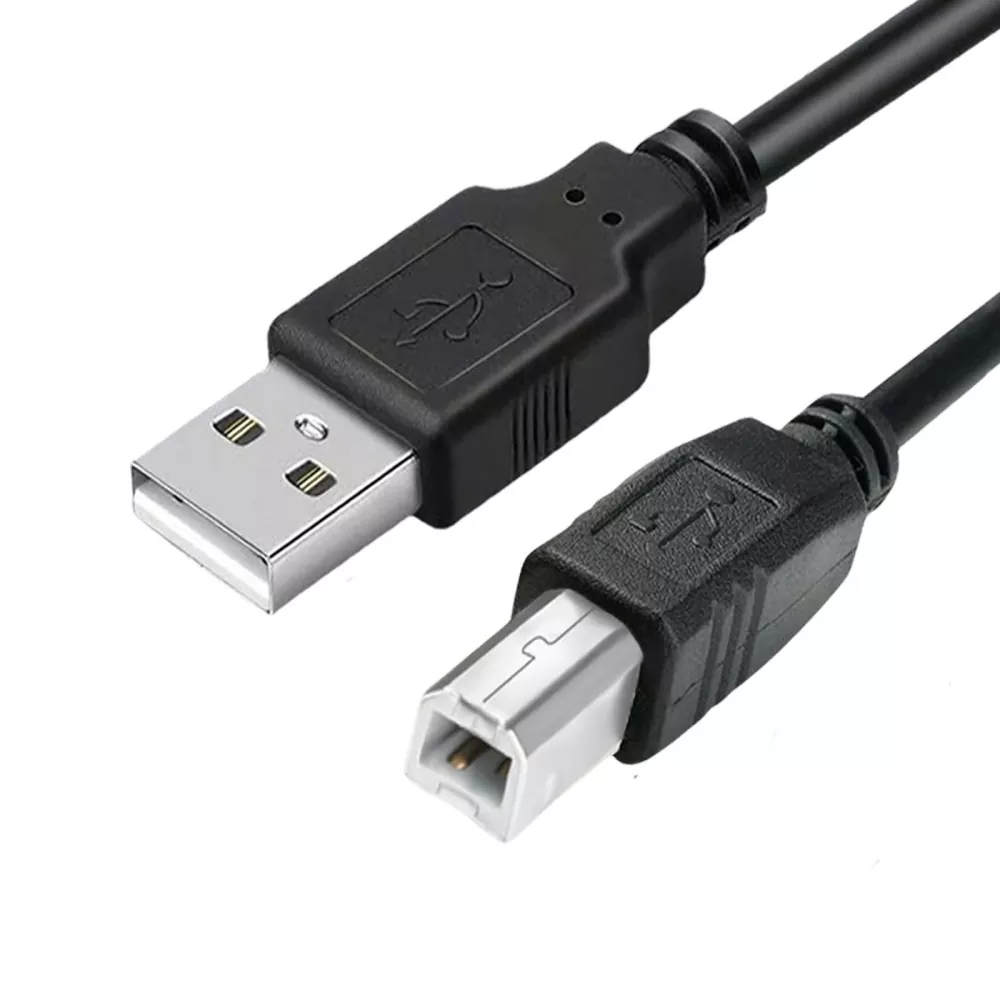

كابل USB 2.0 A إلى B بطول 6 أقدام - سلك طابعة/ماسح ضوئي عالي السرعة
